Hőcserélők méretezése: legfontosabb számítások és paraméterek

Tartalomjegyzék

A hőcserélők méretezése az egyik legösszetettebb feladat a gépészetben. Pontos számítások, tapasztalat és a rendszer alapos ismerete kell hozzá. Ha a hőcserélő túl kicsi, nem adja le a kívánt teljesítményt. Ha túl nagy, felesleges költséget és magas nyomásveszteséget okoz. A helyes méret hatékonyságot, stabil üzemet és hosszú élettartamot biztosít.

Miért fontos a pontos méretezés?

A hőcserélő működése a hőmérséklet-különbségen és az áramló közeg tulajdonságain alapul. Ha nem pontos a méretezés, romlik a hőátadás, megnő a fogyasztás, és a rendszer instabillá válik. Egy alulméretezett hőcserélő túlmelegedést, zajos működést és nyomásproblémákat okozhat.

A túlméretezés sem ideális. A nagyobb felület nem mindig jelent jobb hatásfokot. Egy túl nagy hőcserélő lassabb reagálású, magasabb a nyomásvesztesége, és többe kerül. A költségek nemcsak a beruházásnál jelennek meg, hanem a teljes üzemidő alatt.

A méretezés célja, hogy a berendezés pontosan azt a hőmennyiséget képes legyen átadni, amit a rendszer megkíván, a lehető legkisebb veszteség mellett.

Alapfogalmak, amelyek nélkül nem lehet méretezni

A pontos számításhoz több alapvető paraméterre szükség van.

Térfogatáram:
A rendszeren átáramló közeg mennyisége időegységenként. Minél nagyobb a térfogatáram, annál nagyobb felület kell a megfelelő hőátadáshoz. A túl nagy áramlási sebesség azonban eróziót okozhat, ezért határokat kell szabni.

Hőmérséklet:
Három adat szükséges: belépő hőmérséklet, kilépő hőmérséklet, valamint a másik közeg azonos adatai. Ezek alapján lehet meghatározni az átadandó hőmennyiséget.

Hőmennyiség (Q):
A térfogatáramból, a közeg fajhőjéből és a hőmérséklet-különbségből számoljuk. Ez a legfontosabb érték, mert a hőcserélő feladata, hogy ezt a teljesítményt stabilan biztosítsa.

Közeg tulajdonságai:
A viszkozitás, a sűrűség és a hővezető képesség mind hatással vannak az áramlásra és a hőátadásra. A víz jól vezet, az olaj rosszul. A gázok még rosszabbul. A méretezésnél ezt figyelembe kell venni.

Nyomásveszteség:
Hosszú távon döntő tényező. A túl nagy nyomásesés több energiát igényel a szivattyútól, ami növeli az üzemeltetési költséget.

Hőátadási tényezők és felület meghatározása

A hőcserélő mérete a szükséges hőátadó felületből indul ki. Ehhez a hőátadási tényezőt (U) kell meghatározni. Ez egy összetett érték, amely figyelembe veszi a lemez vagy cső anyagát, vastagságát, az áramlás mértékét, a szennyeződésre való hajlamot és a felület kialakítását.

A gyakorlatban a mérnökök táblázatokkal, szoftverekkel vagy gyártói katalógusokkal dolgoznak. A cél az, hogy a szükséges felületet úgy határozzák meg, hogy a berendezés a valós üzemi körülmények között is megfelelően működjön.

A hőátadást javító profilozott felületek – például hullámosított lemezek vagy bordázott csövek – sokat számítanak. A turbulens áramlás gyorsítja a hőátadást, de növeli a nyomásveszteséget. A kettő között egyensúlyt kell találni.

A felület kiszámításának képletében – A = Q / (U × ΔTm) – a legtöbb hibalehetőség a ΔTm tagban rejlik. Ez ugyanis nem a be- és kilépő hőmérsékletek egyszerű számtani átlaga, hanem a logaritmikus közepes hőmérséklet-különbség, mert a közeg hőmérséklete a hossz mentén nem lineárisan, hanem exponenciálisan változik. Ha valaki számtani átlaggal számol, rendszerint felülbecsli a rendelkezésre álló hőmérséklet-különbséget, és így alulméretezi a felületet. A számítás pontos menetéről és a képletről a log mean temperature difference (LMTD) témakörében található gyártófüggetlen levezetés – ellenáramú elrendezésnél a ΔTm mindig kedvezőbb, mint azonos irányúnál, amit a méretezésnél érdemes kihasználni.

A másik gyakran alulértékelt tényező a szennyeződési ellenállás (fouling factor). A friss, tiszta hőcserélő U-értéke üzem közben fokozatosan romlik, ahogy vízkő, iszap vagy olajfilm rakódik a felületre. Ha a méretezés a tiszta állapot U-értékével számol, a berendezés néhány hónap után már nem hozza a névleges teljesítményt. Ezért a jó tervezés mindig beépít egy biztonsági, felületi ráhagyást – a gyakorlatban jellemzően 10–20%-ot –, illetve a katalógus U-értékét a várható szennyezettséghez igazítja. Ez a ráhagyás a beruházáskor kis többletköltség, üzem közben viszont stabil teljesítményt és ritkább tisztítást jelent.

A szükséges felület fordítottan arányos a hőátadási tényezővel: minél magasabb az U, annál kisebb felülettel átadható ugyanaz a hőteljesítmény. Jól látszik, miért igényel a rossz hővezetésű, alacsony U-értékű megoldás lényegesen nagyobb – és drágább – felületet.

A különböző hőcserélők méretezési sajátosságai

Lemezes hőcserélők:
A lemezes kialakítás miatt nagy hőátadási felület érhető el kis helyen belül. A méretezés során a lemezprofil, a lemezvastagság, a csatorna szélesség és a tömítések elrendezése is számít. A növelés egyszerű: több lemez beépítésével a teljesítmény javítható. A nyomásveszteség viszont gyorsan nőhet, ezért kontroll alatt kell tartani.

Csőköteges hőcserélők:
Ipari alkalmazásokban alapmegoldás. A csövek száma, hossza, átmérője és a köpeny oldali áramlás iránya határozza meg a teljesítményt. A kalkuláció összetettebb, mert figyelembe kell venni a csőköteg kiosztását és a csőfal ellenállását is.

Forrasztott és hegesztett hőcserélők:
Ezeknél a belső csatornák szűkebbek, ezért a méretezés nagy figyelmet igényel. A nyomásveszteség gyorsan emelkedik, viszont a hőátadás kiváló. Hőszivattyúk, hűtőkörök és olajhűtők esetén gyakoriak.

Levegő–levegő hőcserélők:
A gázok rossz hővezetése miatt nagy felület szükséges. A méretezésnél számolni kell a ventilátorok teljesítményével és a légcsatornák ellenállásával is.

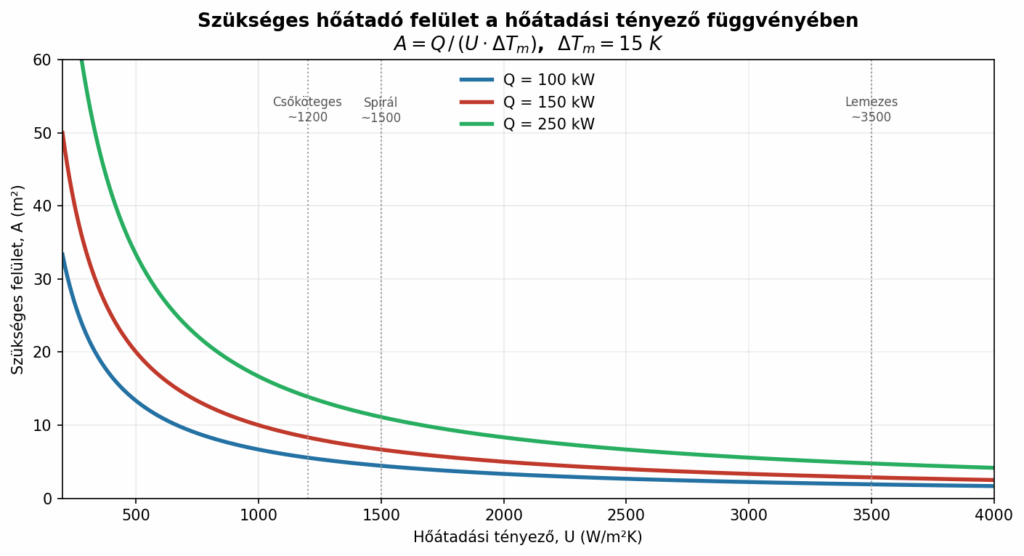

Az alábbi példa ugyanarra a feladatra – 150 kW hőteljesítmény, ΔTm = 15 K – mutatja meg, hogyan alakul a szükséges felület típusonként, a jellemző hőátadási tényezők alapján. A számítás az A = Q / (U × ΔTm) képlettel készült; a valós érték a szennyezettségtől és az áramlási viszonyoktól függően ettől eltérhet.

Hőcserélő-típusJellemző U (W/m²K)Számított felület, A (m²)Megjegyzés
Lemezes (tömítéses)3500≈ 2,9Kompakt, kis helyigény, jól bővíthető
Lemezes (forrasztott)3000≈ 3,3Zárt, magas nyomásra, hőszivattyúhoz
Spirál1500≈ 6,7Szennyezett, nagy viszkozitású közeghez
Csőköteges1200≈ 8,3Nagy nyomás és hőmérséklet, ipari üzem

Nagyságrendi, illusztratív értékek; a jellemző U-tartományok forrása: Engineering ToolBox.

A méretezés lépései

  1. Üzemi adatok összegyűjtése – térfogatáram, hőmérséklet, közeg típusa, üzemi nyomás.
  2. Hőmennyiség számítása – Q = m × c × ΔT.
  3. Hőátadási tényező meghatározása – gyártói adatok vagy számított érték alapján.
  4. Szükséges hőátadó felület kiszámítása – A = Q / (U × ΔTm).
  5. Berendezés kiválasztása – lemezes, csőköteges vagy egyéb típus.
  6. Nyomásveszteség ellenőrzése – ha túl nagy, módosítani kell a felületet vagy az áramlási sebességet.
  7. Biztonsági tartalék beépítése – a gyakorlatban 10–20% felületi ráhagyás indokolt.

A tervezés során a mérnökök gyakran több verzióval dolgoznak, majd kiválasztják a legjobb kompromisszumot teljesítmény, ár és üzemeltetési költség között.

Gyakori hibák méretezéskor

A túl alacsony áramlási sebesség laminarizált áramlást okoz, ami rontja a hőátadást. A túl magas viszont eróziót és zajt eredményez. A hibás anyagválasztás korai meghibásodáshoz vezethet. A szennyeződés hatásának figyelmen kívül hagyása pedig alulméretezett hőcserélőt eredményezhet.

Sok tervező hajlamos csak a katalógusadatokra támaszkodni, miközben a valós üzemi feltételek eltérhetnek. A jó méretezés mindig számol a szennyeződés tényezőjével, a változó terheléssel és a rendszer sajátosságaival.

A modern méretezési megoldások

A gyártók ma már speciális szoftvereket biztosítanak, amelyek automatikusan kiszámolják a szükséges felületet és javaslatot adnak a megfelelő hőcserélő típusára. Ezek az eszközök figyelembe veszik a hőmérséklet-különbséget, az áramlást, az anyagtulajdonságokat és a hatásfokot.

A digitális modellezés segít minimalizálni a hibákat. A CFD-szimulációk képesek megmutatni az áramlási mintázatokat, a turbulenciát és a lehetséges lerakódási pontokat. A jövőben a mesterséges intelligencia valós idejű adatokat elemezve tud majd ajánlást adni a méretezésre és az optimalizálásra.

Összegezve

A hőcserélők méretezése precíz és összetett folyamat. A megfelelő adatok, jól megválasztott paraméterek és helyes anyaghasználat biztosítja a stabil működést. Egy jól méretezett hőcserélő nemcsak hatékonyabban dolgozik, hanem megbízhatóbb és gazdaságosabb is. A gondos tervezés hosszú évekre meghatározza a rendszer teljesítményét és üzembiztonságát.

Gyakran ismételt kérdések

Mi történik, ha a hőcserélő alul- vagy túlméretezett? Az alulméretezett hőcserélő nem adja le a kívánt hőmennyiséget, ezért túlmelegedés, instabil üzem, zaj és nyomásproblémák jelentkezhetnek. A túlméretezés sem ingyenes: nagyobb a beruházási költség, lassabb a szabályozás, és gyakran feleslegesen magas a nyomásvesztesége. A cél mindig a rendszer igényéhez pontosan illeszkedő méret, kis biztonsági ráhagyással.

Miért nem elég a hőmérséklet-különbségek számtani átlagával számolni? Mert a közeg hőmérséklete a hőcserélő hossza mentén nem lineárisan változik. A számtani átlag felülbecsli a valós hajtóerőt, ezért a méretezéshez a logaritmikus közepes hőmérséklet-különbséget (ΔTm) használják. Ez pontosabb, és megakadályozza, hogy a berendezés a papíron jónak tűnő, de a gyakorlatban alulméretezett felülettel készüljön.

Mekkora biztonsági tartalékot érdemes beépíteni a méretezésbe? A gyakorlatban jellemzően 10–20% felületi ráhagyás indokolt, a közeg szennyezettségétől és a terhelés ingadozásától függően. Erősen szennyező vagy vízköves közegnél a felső határ felé érdemes menni, tiszta, lágyított vizes körben elég a kisebb tartalék. A ráhagyás a szennyeződés miatti U-romlást kompenzálja, így a hőcserélő üzem közben is hozza a névleges teljesítményt. A közeg áramlási sebességének helyes megválasztása szintén sokat segít.
