A hőcserélő működése akkor jó, ha észre sem vesszük. Csendben dolgozik, tartja a hőmérsékletet, nem okoz problémát. Amikor viszont romlik a hatásfok, zaj jelenik meg, vagy nő az energiafogyasztás, szinte mindig a szervizelés hiánya áll a háttérben. A hőcserélők karbantartása nem extra feladat. Alapvető üzemeltetési kérdés.
Mit jelent valójában a szervizelés?
A szervizelés nem egyenlő a tisztítással. Annál jóval több. Ellenőrzés, állapotfelmérés, beállítás, megelőzés. A cél az, hogy a hőcserélő a tervezett teljesítményt adja, a lehető legkisebb veszteséggel.
Egy jól szervizelt hőcserélő stabil hőátadással működik. Az áramlás egyenletes. A nyomásesés a tervezett tartományban marad. A tömítések zárnak. A lemezek nem sérülnek.
A szervizelés akkor jó, ha nem tűzoltás. Ha nem akkor történik, amikor már baj van.
Mikor van szükség szervizre?
Nem kell megvárni a meghibásodást. A hőcserélő állapota több jelből is olvasható.
- Ha csökken a leadott hőteljesítmény, szerviz kell.
- Ha nő a nyomásveszteség, szerviz kell.
- Ha a rendszer zajosabb lesz, szerviz kell.
- Ha a szabályozás instabillá válik, szerviz kell.
Ezek a tünetek nem egyik napról a másikra jelennek meg. Lassan alakulnak ki. Épp ezért veszélyesek. A hőcserélő közben egyre rosszabb hatásfokkal dolgozik, és többletenergiát éget el.
Időalapú szerviz is létezik. Épületgépészetben évente egyszer javasolt. Ipari rendszerekben akár negyedévente.
A romló teljesítmény mögött szinte mindig a lerakódás áll. Üzem közben a lemezek felületén vékony szennyeződésfilm épül fel – vízkő, iszap, olaj vagy biológiai réteg –, amely úgynevezett szennyezési ellenállást ad a hőátadáshoz. Ezt a mérnökök a fouling factor mérőszámmal írják le: még néhány tized milliméteres réteg is érezhetően csökkenti a hőátadási tényezőt, mert a hő rosszul vezető akadályon kénytelen áthaladni. Emiatt egyszerre két tünet jelentkezik: a két oldal közötti hőmérséklet-különbség csökken (a hőcserélő kevesebb hőt ad át), a nyomásesés pedig nő (a szűkülő csatornákban nehezebben áramlik a közeg). Ez a két adat együtt a legmegbízhatóbb jelzés arra, hogy esedékes a szerviz.

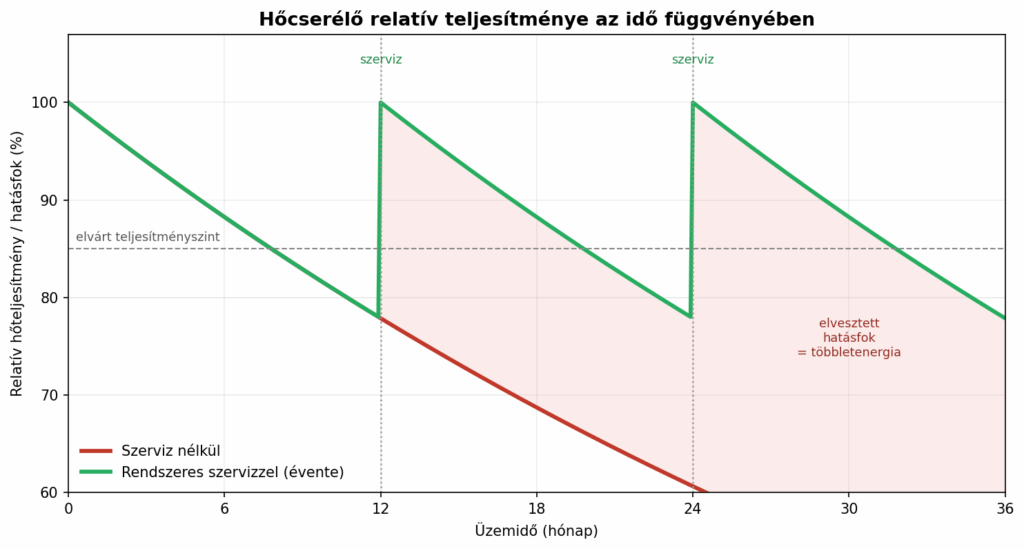

Épp ezért érdemes az időalapú szervizről fokozatosan az állapotalapú karbantartásra áttérni. Ennek alapja a rendszeres mérés és a dokumentálás: ha a belépő és kilépő hőmérsékleteket, valamint a nyomáskülönbséget szerviznaplóban vezetjük, a trendekből előre látszik, mikor közelít a hőcserélő a beavatkozási küszöbhöz. Így nem túl korán – feleslegesen – és nem is túl későn, már károsodás után avatkozunk be. Az alábbi grafikon jól mutatja, mekkora a különbség a magára hagyott és a rendszeresen szervizelt berendezés között.
A szervizelés első lépése: állapotfelmérés
Minden szerviz méréssel indul. Nem szétszedéssel.
Meg kell nézni a belépő és kilépő hőmérsékleteket. Mindkét oldalon. Meg kell mérni a nyomáskülönbséget. Ezek az adatok megmutatják, hogy a hőcserélő mit tud valójában.
- Ha a hőmérséklet-különbség kisebb, mint korábban, lerakódás gyanús.
- Ha a nyomásesés nőtt, szűkültek a csatornák.
- Ha mindkettő romlott, biztos a szennyeződés.
Ekkor dönthető el, milyen mélységű beavatkozás szükséges.
Az állapotfelmérés után a tünetekből már következtetni lehet az okra és a szükséges beavatkozásra. Az alábbi táblázat a leggyakoribb eseteket foglalja össze.
| Tünet | Valószínű ok | Szükséges beavatkozás |
|---|---|---|
| Csökkenő hőteljesítmény, kisebb ΔT | Lerakódás a lemezeken | Mechanikus vagy vegyszeres tisztítás |
| Növekvő nyomásesés | Szűkült csatornák, eltömődés | Tisztítás, szűrő ellenőrzése |
| Zajos működés | Levegő a rendszerben vagy kavitáció | Légtelenítés, szivattyú ellenőrzése |
| Instabil szabályozás | Elállítódott szelep, részleges lerakódás | Szelep ellenőrzése, újrabeszabályozás |
| Külső szivárgás | Elöregedett, megkeményedett tömítés | Tömítéscsere |
| Belső keveredés, minőségromlás | Repedt vagy lyukas lemez | Lemezcsere |
Tömítéses lemezes hőcserélők szervizelése
A tömítéses lemezes hőcserélők nagy előnye a bonthatóság. Ez egyben felelősség is.
A szerviz során a hőcserélőt le kell állítani. Ki kell üríteni. Nyomásmentesíteni kell. Ez nem kihagyható lépés.
A szétszerelésnél fontos a lemezek sorrendje. A mintázat váltakozik. Ha rossz sorrendben kerülnek vissza, romlik a hőátadás. Gyakori hiba.
A lemezeket egyenként kell vizsgálni. Repedés, korrózió, deformáció. A legkisebb sérülés is szivárgást okozhat. A sérült lemezt cserélni kell. Javítás ritkán biztonságos.
A tömítések állapota kulcskérdés. Az öregedett gumi elveszíti rugalmasságát. Ilyenkor már nem zár megfelelően. A tömítéscsere nem spórolható meg.
Tisztítás: mechanikus és vegyszeres megoldások
A tisztítás a szervizelés központi eleme, de nem az egyetlen.
Mechanikus tisztításnál kefét, nagynyomású vizet használnak. Óvatosan. A lemez felülete sérülékeny. A karcolás rontja a hőátadást és elősegíti az újabb lerakódást.
Vegyszeres tisztítás akkor indokolt, ha a vízkő vagy az olajos szennyeződés makacs. A vegyszert mindig a lemez és a tömítés anyagához kell választani. Nem fordítva.
- Citromsav, foszforsav vízkőhöz.
- Lúgos oldat olajhoz.
- Speciális szerek biológiai lerakódáshoz.
A túl erős vegyszer gyorsan kárt okoz. A túl gyenge hatástalan. A koncentráció és az idő pontos beállítást igényel.
Forrasztott és hegesztett hőcserélők szervize
Ezeknél nincs szétszerelés. Csak CIP tisztítás.
A vegyszer zárt rendszerben kering. Meghatározott ideig. Meghatározott hőmérsékleten. A folyamat végén alapos öblítés következik.
A szerviz itt inkább diagnosztikai jellegű. Ha a tisztítás nem hoz eredményt, a hőcserélő cserére szorul. Javítás ritkán lehetséges.
Ezért fontos a megelőzés. Jó szűrés. Jó vízkezelés. Stabil üzemi körülmények.
Szivárgások és tipikus hibák
A szivárgás nem mindig látványos. Gyakran csak nyomásvesztés formájában jelenik meg. Vagy a két közeg enyhe keveredésében.
Tömítéses hőcserélőnél a külső szivárgás hamar észrevehető. A belső kevésbé. A belső szivárgás veszélyesebb. Minőségi problémát okoz. Technológiai rendszereknél komoly kárt.
A leggyakoribb hibák:
- elöregedett tömítések
- rosszul visszaszerelt lemezek
- túl nagy üzemi nyomás
- hirtelen hőmérséklet-változás
A hőcserélő nem szereti a sokkot. A lassú indítás és leállítás növeli az élettartamot.
Dokumentálás és visszaellenőrzés
A szerviz nem ér véget az összeszereléssel.
- Vissza kell mérni a hőmérsékleteket.
- Meg kell nézni a nyomáskülönbséget.
- Össze kell hasonlítani a korábbi adatokkal.
A dokumentálás segít előre jelezni a következő beavatkozás idejét. A trendek sokkal többet mondanak, mint egyetlen mérés.
Egy jól vezetett szerviznapló pénzt spórol. Nem elmélet. Gyakorlat.
Ki végezze a szervizelést?
Ipari, vagy nagy értékű hőcserélőnél mindenképp javasolt a szakember.
A rosszul végzett szerviz többet árt, mint használ. Egy hibásan kiválasztott vegyszer vagy rossz összeszerelés végleges károsodást okozhat.
A profi szerviz nem csak tisztít. Tanácsot ad. Javaslatot tesz vízkezelésre, szabályozásra, üzemeltetésre.
Összegzés
A hőcserélők szervizelése nem látványos munka. Nem is hálás. Viszont elengedhetetlen. Aki rendszeresen karbantartja a hőcserélőt, az stabilabb rendszert, kisebb energiafogyasztást és hosszabb élettartamot kap cserébe. A szervizelés nem költség. Befektetés a működésbiztonságba.
Gyakran ismételt kérdések
Milyen gyakran kell egy hőcserélőt szervizelni? Időalapon épületgépészeti rendszereknél általában évente egyszer, ipari, erősen terhelt rendszereknél akár negyedévente indokolt. A pontos ütemet azonban a közeg szennyezettsége és a mért adatok döntik el: ha a hőmérséklet-különbség csökken vagy a nyomásesés nő, a naptártól függetlenül esedékes a beavatkozás. A rendszeres mérés és dokumentálás ezért többet ér, mint a fix időköz.
Miből lehet felismerni, hogy a hőcserélő szervizre szorul? A legárulkodóbb jelek: csökkenő leadott hőteljesítmény, növekvő nyomásveszteség, zajosabb működés és instabillá váló szabályozás. Ezek lassan alakulnak ki, ezért veszélyesek – a hőcserélő közben rossz hatásfokkal, többletenergiát fogyasztva dolgozik. A belépő és kilépő hőmérsékletek, valamint a nyomáskülönbség rendszeres mérése időben jelzi a problémát, és segíti a tisztítás időzítését.
Mikor elég a tisztítás, és mikor kell alkatrészt cserélni? Ha a teljesítményromlást csak lerakódás okozza, általában elegendő a mechanikus vagy vegyszeres tisztítás. Ha azonban a tömítés elöregedett és már nem zár, tömítéscsere szükséges; repedt, korrodált vagy deformálódott lemeznél pedig lemezcsere az egyetlen biztonságos megoldás – a sérült lemez javítása ritkán tartós. A tömítések állapotáról külön is érdemes tájékozódni, mert ez a leggyakoribb szivárgási ok.
