A lemezes hőcserélő önmagában csak egy eszköz. A valódi teljesítménye a helyes bekötésnél dől el. Hiába jó a méretezés, hiába megfelelő az anyagválasztás, ha a csatlakoztatás hibás, a rendszer nem fog stabilan működni. A rosszul bekötött hőcserélő zajos, hatásfokban gyenge, és idő előtt meghibásodhat. A jó bekötés viszont csendes, kiszámítható és hosszú élettartamot eredményez.
A bekötés szerepe a működésben
A lemezes hőcserélő feladata a hőátadás két külön kör között. Ehhez biztosítani kell a megfelelő áramlási irányt, térfogatáramot és nyomásviszonyokat. A bekötés határozza meg, hogyan találkozik a két közeg egymással a lemezeken keresztül.

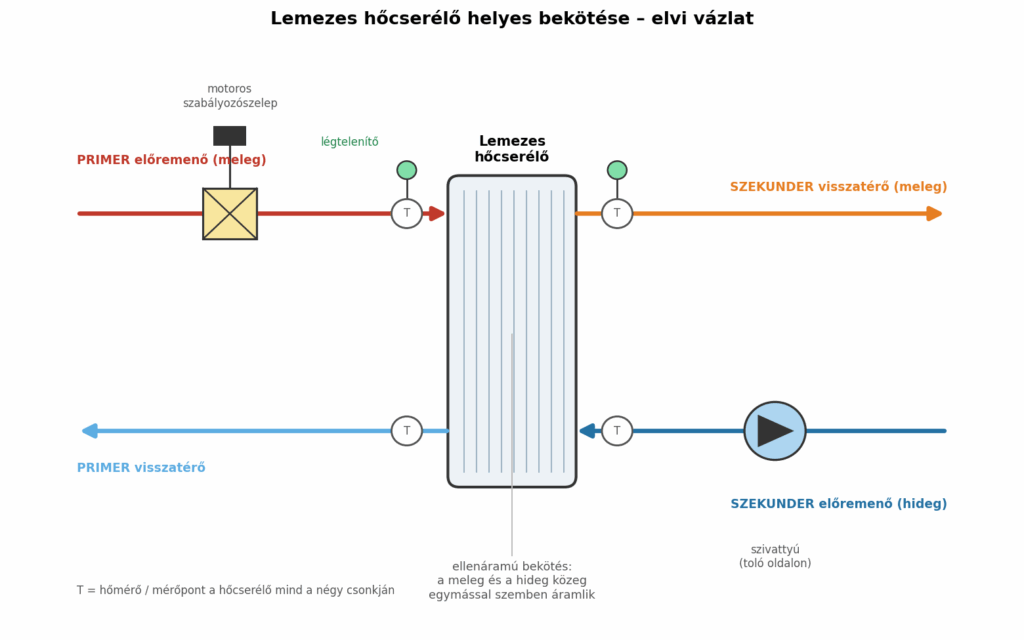

A legfontosabb alapelv az ellenáramú bekötés. Ez azt jelenti, hogy az egyik kör belépő csonkja a másik kör kilépő csonkjával van „szemben”. Így a legmelegebb közeg a leghidegebbel érintkezik a lemezeken keresztül. Ez adja a legjobb hőátadási hatásfokot.
Ha a bekötés párhuzamos, a hőmérséklet-különbség gyorsan lecsökken. A hőcserélő ilyenkor csak a felület egy részét használja ki hatékonyan. Ez gyakori hiba kisebb fűtési rendszereknél.
A csonkok értelmezése és elhelyezése
A lemezes hőcserélőkön általában négy csonk található. Két csonk az egyik körhöz tartozik, kettő a másikhoz. Ezeket a gyártó jelöli számozással vagy színkóddal, de ezt mindig ellenőrizni kell a dokumentációban.
A tipikus kiosztás:
- primer kör előremenő
- primer kör visszatérő
- szekunder kör előremenő
- szekunder kör visszatérő
Fontos, hogy ne „érzésre” legyen bekötve a rendszer. A hibás csonkhasználat nem azonnal okoz problémát, hanem lassan rontja a teljesítményt. A rendszer ilyenkor nehezen szabályozhatóvá válik.
A csonkok elhelyezése függőleges és vízszintes kivitelben is eltérhet. Függőleges hőcserélőknél különösen figyelni kell a légteleníthetőségre. A felső pontokon mindig legyen lehetőség levegő eltávolítására.
Primer és szekunder oldal szerepe
A bekötés során tisztázni kell, melyik kör a primer és melyik a szekunder. A primer oldal jellemzően a hőforrás. Kazán, távhő, hőszivattyú kondenzátor oldala. A szekunder oldal a hőfelhasználó. Fűtési kör, HMV tartály, technológiai berendezés.
A primer oldal általában stabilabb hőmérsékletű, nagyobb térfogatáramú. A szekunder oldal gyakran szabályozottabb, változó igényű. A bekötésnél ezt figyelembe kell venni, különösen a szabályozószelepek és szivattyúk elhelyezésénél.
Gyakori hiba, hogy a szivattyúkat rossz oldalra helyezik. A szivattyúnak mindig a hőcserélő „toló” oldalán kell dolgoznia, nem szívó üzemben. Ez csökkenti a kavitáció és a zaj kockázatát.
Szivattyúk és áramlás beállítása
A lemezes hőcserélő érzékeny az áramlásra. Túl alacsony térfogatáram esetén romlik a hőátadás. Túl magas áramlásnál nő a nyomásveszteség, zaj jelentkezik, és a lemezek idő előtt kopnak.
A szivattyút mindig a tervezett térfogatáramhoz kell kiválasztani. Nem „tartalékra”, nem túlméretezve. A túl nagy szivattyú nem biztonságosabb, hanem problémásabb.
Ajánlott frekvenciaváltós szivattyút alkalmazni. Ez lehetővé teszi az áramlás finomhangolását és az energiafogyasztás csökkentését. A szabályozás így nem a hőcserélőt terheli, hanem a rendszer alkalmazkodik az igényekhez.
Szelepek, szabályozás, bypass ág
A lemezes hőcserélő önmagában nem szabályoz. Ehhez szelepek kellenek. A leggyakoribb megoldás a motoros szabályozószelep a primer oldalon. Ez a szelep a szekunder hőmérséklet alapján nyit vagy zár.
Fontos a megfelelő szelep kiválasztása. Túl nagy szelep esetén instabil lesz a szabályozás. Túl kicsi szelep fojtást okoz. A szelep karakterisztikája illeszkedjen a hőcserélő dinamikájához.
Sok rendszerben bypass ágat is alkalmaznak. Ez lehetővé teszi, hogy részterhelésnél a szivattyú ne „feszítse” túl a hőcserélőt. A bypass különösen hasznos távhőnél és nagyobb ipari rendszereknél.
Légtelenítés és vízkezelés
A levegő a hőcserélők egyik legnagyobb ellensége. A levegő szigetel, zajt okoz, és rontja a hőátadást. A bekötésnél biztosítani kell a hatékony légtelenítést.
Minden magas ponton automata vagy kézi légtelenítő ajánlott. A hőcserélő közelében különösen fontos ez. Az első feltöltés után többszöri légtelenítés szükséges.
A vízminőség szintén kulcskérdés. A kemény víz vízkövet okoz. Az oxigéndús víz korróziót indít. A megfelelő vízkezelés – szűrés, lágyítás, inhibitor – nem opcionális, hanem alapfeltétel.
Hőmérők, nyomásmérők, ellenőrzési pontok
A jó bekötés mérhető. A hőcserélő mindkét oldalán legyen:
- belépő és kilépő hőmérő
- nyomásmérő vagy mérőcsonk
- ürítő pont
Ezek nélkül a rendszer vakon működik. Ha romlik a teljesítmény, nincs adat. Ha nő a nyomásveszteség, nem látszik. Egy jól kialakított mérési pontkészlet segít az üzemeltetésben és a hibakeresésben.
A hőmérséklet-különbség változása azonnal jelzi, ha a hőcserélő szennyeződik vagy levegősödik.
Tipikus bekötési hibák
Gyakori hiba az azonos irányú áramlás. Szintén gyakori a túl nagy szivattyú. Sok rendszerben hiányzik a légtelenítés vagy a szabályozószelep rossz helyre kerül.
Előfordul, hogy a hőcserélőt mechanikai feszültség éri. Rosszul alátámasztott csövek, nem megfelelő kompenzálás. Ez hosszú távon szivárgást okozhat.
A legnagyobb hiba mégis az, amikor a bekötést nem a rendszer egészében vizsgálják. A hőcserélő nem önálló elem. Része egy komplex hidraulikai hálózatnak.
Összegezve
A lemezes hőcserélő bekötése nem puszta csőszerelési feladat. Hidraulikai, szabályozástechnikai és üzemeltetési kérdés egyszerre. A helyes áramlási irány, a megfelelő szivattyú, a jó szabályozás és a tiszta víz együtt adják a stabil működést. Egy jól bekötött hőcserélő csendes, hatékony és hosszú távon megbízható. Ez az a pont, ahol a tervezés valóban találkozik a valósággal.
